Za pomocą AutoCAD można tworzyć projekty od podstaw, większość profesjonalistów korzysta jednak z gotowych elementów.
Są to bloki AutoCAD, czyli gotowe obiekty, które można umieścić w swoich pracach. Znacznie przyspiesza i ułatwia to wykonywanie projektów architektonicznych i innych. Bloki AutoCAD są dostępne w licznych bibliotekach w wersjach darmowych i płatnych.
Bloki w AutoCAD można również tworzyć samemu, rysując poszczególne elementy i zapisując je w odpowiedni sposób.
Z tego artykułu dowiesz się:
- Czym są i w jaki sposób skonstruowane są bloki AutoCAD
- W jakich projektach warto jest korzystać z gotowych elementów
- Jak stosować bloki AutoCAD w praktyce: jak wstawiać je do projektu i jak definiować własne bloki
- Jakie są możliwości, jeśli chodzi o pobieranie bloków AutoCAD ze źródeł internetowych
Jeśli jesteś na początku swojej przygody tym programem, warto zastanowić się nad kursem AutoCad-a od podstaw. Dzięki niemu zdobędziesz kompleksową wiedzę na temat programu i jego fukncji.
Czym są bloki AutoCAD?

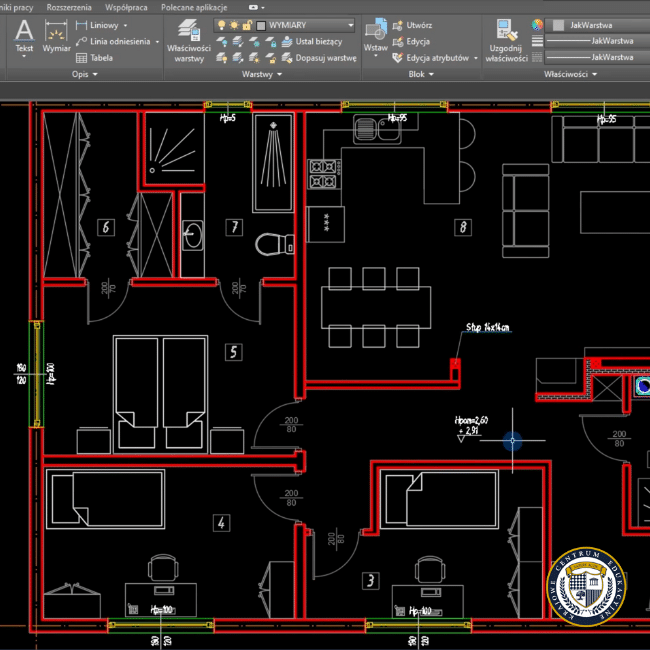

Sposób wykorzystania bloków w programie AutoCAD najlepiej przedstawić w praktyce. Jako przykład weźmy projekt elewacji budynku. Jak w przypadku każdej elewacji, będą się tu pojawiały elementy powtarzalne, takie jak okna czy drzwi wejściowe do klatek.
W AutoCAD nie trzeba rysować osobno każdego z nich. Aby ułatwić sobie pracę, można skorzystać z bloków – gotowych rysunków okien, drzwi czy innych elementów architektonicznych. Każdy z nich jest edytowalny, dzięki czemu można zindywidualizować projekt, dodając do niego odpowiednie detale.
Bloki AutoCAD to nie tylko elementy architektury. W bazach zawierających bloki do pobrania znajdują się także gotowe do użycia w projektach do druku czy wizualizacjach meble, urządzenia, rośliny czy oświetlenie.
Gotowe bloki AutoCAD składają się z kilku elementów składowych, które edytuje się jednocześnie. Przykładowo, zmieniając rozmiar obiektu, zmienia się rozmiar wszystkich elementów.
Zdefiniowane bloki można wstawiać do projektu, obracać, powiększać lub pomniejszać. Usuwa się je, klikając w dowolny element składowy.
Biblioteki bloków
Aby używanie bloków AutoCAD było jeszcze łatwiejsze, można grupować je w biblioteki. Użytkownik ma możliwość tworzenia takich bibliotek na własny użytek lub korzystania z gotowych, udostępnianych przez firmę Autodesk, producenta oprogramowania oraz inne firmy.
Bibliotekę zakłada się w ramach jednego pliku rysunku, dopasowując bloki tematycznie – taki zbiór może zawierać na przykład rysunki schodów, danego rodzaju mebli, elementów maszyn itp. Można z nich korzystać w dowolnym projekcie w AutoCAD.
Bloki statyczne a bloki dynamiczne AutoCAD
W AutoCAD dostępne są dwa rodzaje bloków: statyczne i dynamiczne. Z bloków statycznych można korzystać w AutoCAD od początku istnienia programu. Są to gotowe rysunki obiektów, podczas gdy bloki dynamiczne AutoCAD są zapisami operacji, które można wykonać w programie.
Stosując blok dynamiczny, do projektu wstawia się nie tylko sam obiekt, ale także powiązaną z nim zmianę. Pozwala to na przykład na automatyczną modyfikację rozmiaru obiektu.
Kiedy w AutoCAD przydają się gotowe bloki?
Najbardziej kreatywne projekty, nawet te stworzone w 3D, mają w sobie pewien element powtarzalności. Dotyczy to zarówno prac architektonicznych, jak i tych związanych z projektowaniem maszyn i urządzeń, instalacji elektrycznych czy sanitarnych oraz innych, które można wykonywać w programie AutoCAD.
Gotowe bloki AutoCAD to rozwiązanie, które pozwala przyspieszyć pracę w sytuacji, gdy w projekcie pojawia się duża ilość powtarzalnych elementów. W projektach budynków mogą to być okna, w projektach wnętrz – meble czy inne domowe sprzęty.
Projektując tereny zielone, warto korzystać z gotowych rysunków drzew i innych roślin oraz elementów małej architektury.
Bloki AutoCAD to nie tylko rysunki, ale także symbole. Przy tworzeniu dokumentacji i rysunków instalacji dobrym pomysłem będzie skorzystanie z biblioteki zawierającej symbole oznaczeń ogólnych, łączenia rur i przewodów, elementów armatury czy urządzeń grzewczych.
Biblioteki AutoCAD mogą zawierać również symbole do wykorzystania w schematach elektrycznych.
Jak utworzyć blok z narysowanego obiektu?
Definiowanie bloków pozwala na późniejsze wykorzystanie stworzonego rysunku. Bloki AutoCAD mogą być zdefiniowane do wykorzystania w ramach danego projektu lub – jeśli zostaną zapisane na dysku – także w innych rysunkach.
Aby utworzyć własny blok, wybierz w górnym menu zakładkę Wstaw. Na rozwiniętej w ten sposób wstążce zobaczysz ikonę podpisaną „Utwórz blok”. Kliknij, by rozpocząć tworzenie bloku.

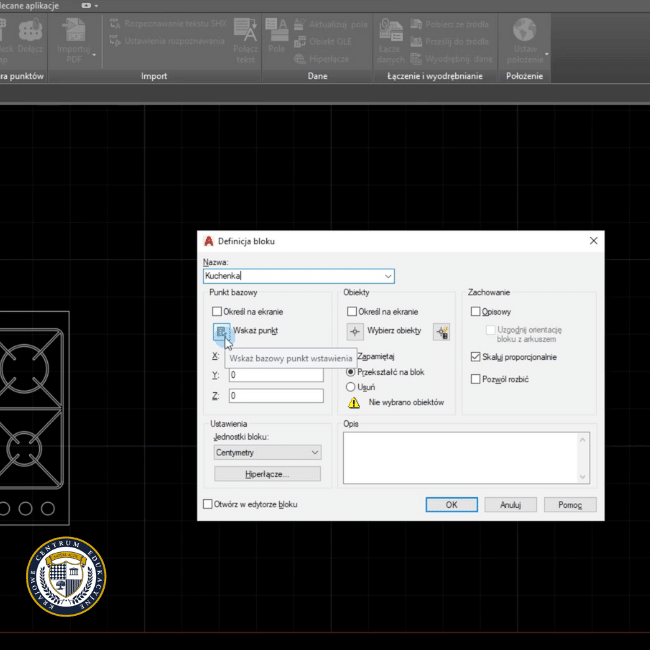

W wyświetlonym oknie wprowadzisz parametry, które umożliwią Ci zdefiniowanie bloku AutoCAD. Utwórz nazwę (najlepiej taką, która ułatwi Ci odnalezienie pliku), a następnie podaj potrzebne informacje:
- Punkt wstawienia – miejsce na rysunku, w którym zostanie umieszczony nowo zdefiniowany blok (wskaż go na ekranie lub podaj współrzędne)
- Obiekty – narysowane w projekcie elementy, które staną się częściami składowymi nowego bloku
- Zachowanie – wybierz, czy blok będzie miał charakter opisowy, czy będzie można go nieproporcjonalnie skalować oraz rozbijać.
Jeśli wolisz posługiwać się wierszem poleceń zamiast korzystać z menu, tworzenie bloku rozpoczniesz, wpisując polecenie BLOK.
Jak wstawić blok do projektu w AutoCAD?
Poniższe informacje dotyczą programu AutoCAD 2020. W starszych wersjach wstawianie bloków AutoCAD może przebiegać inaczej.

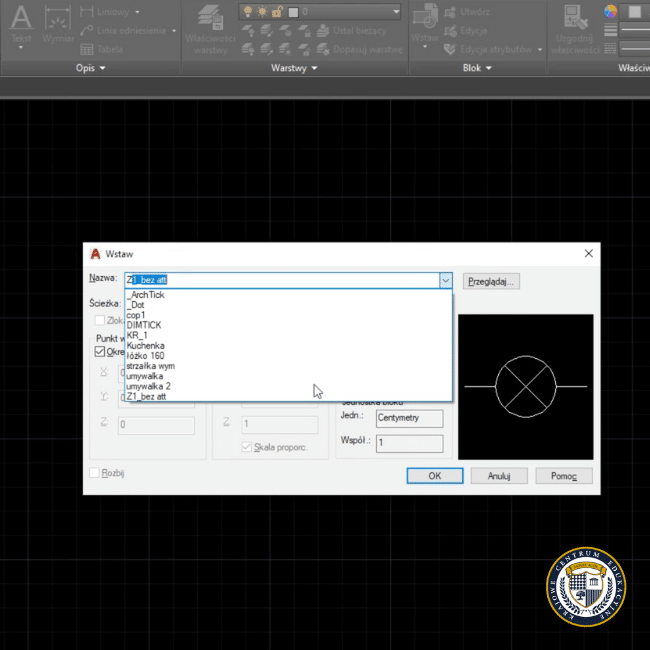

Użytkownicy AutoCAD-a mają do dyspozycji bloki zapisane w ramach danego projektu lub bloki z innych projektów zapisane na dysku. Zdefiniowany – czyli zapisany – blok wstawia się do projektu, korzystając z polecenia WSTAW wpisywanego w wierszu polecenia.
Wpisane polecenie otwiera okno dialogowe, w którym znajdują się ostatnio wykorzystywane bloki, bloki z bieżącego rysunku, a także zakładka umożliwiająca umieszczenie w projekcie bloku z biblioteki.

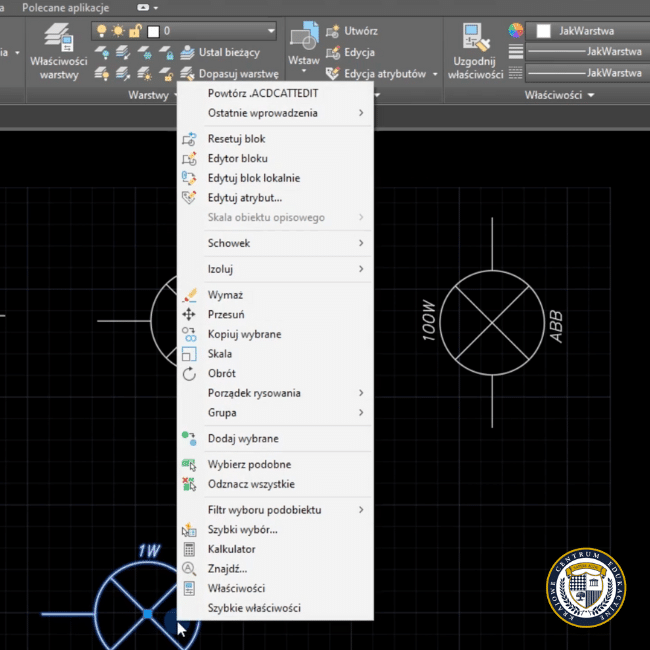

W tym miejscu można ustawić parametry wstawianego obiektu: punkt wstawienia oraz skalę. Można również edytować blok: obrócić go lub rozbić na pojedyncze elementy. Obiekt można wstawić wielokrotnie.

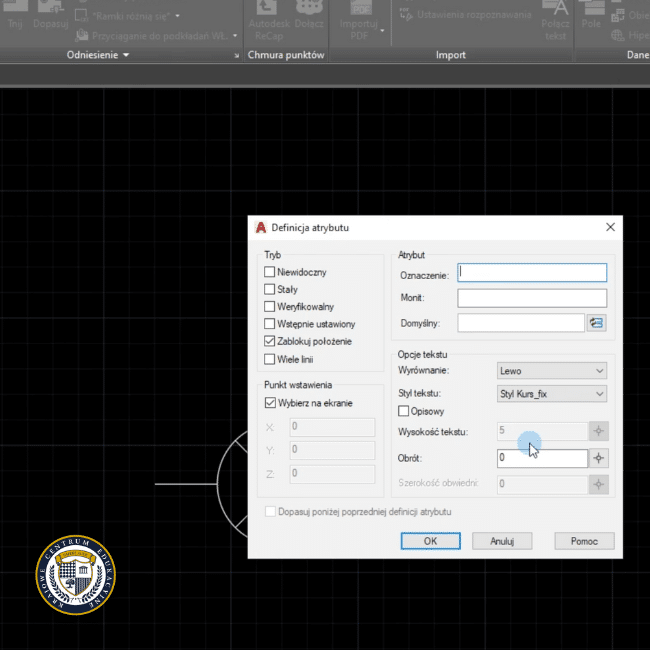

Punkt wstawienia można określić liczbowo lub wskazać go na rysunku. Przed umieszczeniem bloku w projekcie pojawia się okno umożliwiające edycję atrybutów bloku. Atrybuty są określonymi przez użytkownika cechami charakterystycznymi obiektu: rodzajem materiału, zastosowaniem, wymiarami lub innymi.
Opcja Wstaw jest również widoczna w dwóch miejscach górnego paska menu.
Po rozwinięciu opcji Wstaw masz do wyboru umieszczenie w projekcie jednego z ostatnio wykorzystywanych bloków lub skorzystanie z biblioteki bloków.
Jeśli używałeś jednej ze starszych wersji AutoCAD-a i jesteś przyzwyczajony do innego widoku okna dialogowego do wstawiania bloków, możesz skorzystać z polecenia WSTAW KLASYCZNIE.
Po wpisaniu go w wierszu polecenia wyświetli Ci się okno, w którym wybierzesz blok z dysku, określisz jego skalę i punkt wstawienia. W razie potrzeby możesz obrócić obiekt lub rozbić go na mniejsze elementy.
AutoCAD – bloki do pobrania – sprawdzone źródła
Bloków w AutoCAD nie musisz tworzyć samodzielnie. Jeśli korzystasz z programu do tworzenia prac architektonicznych, projektowania instalacji czy urządzeń, możesz skorzystać z licznych bibliotek bloków dostępnych w internecie.
Część z nich jest darmowa – to dobra wiadomość dla tych, którzy z AutoCAD-a korzystają w celach edukacyjnych, a nie komercyjnych.
Pewien zasób gotowych do użycia bloków znajduje się w przykładowych plikach, które są zapisane na dysku po zainstalowaniu programu na komputerze. Gdy to nie wystarcza, można posiłkować się darmowymi bazami bloków AutoCAD dla różnych branż.
Poniżej znajduje się kilka wartościowych źródeł bloków AutoCAD do pobrania.

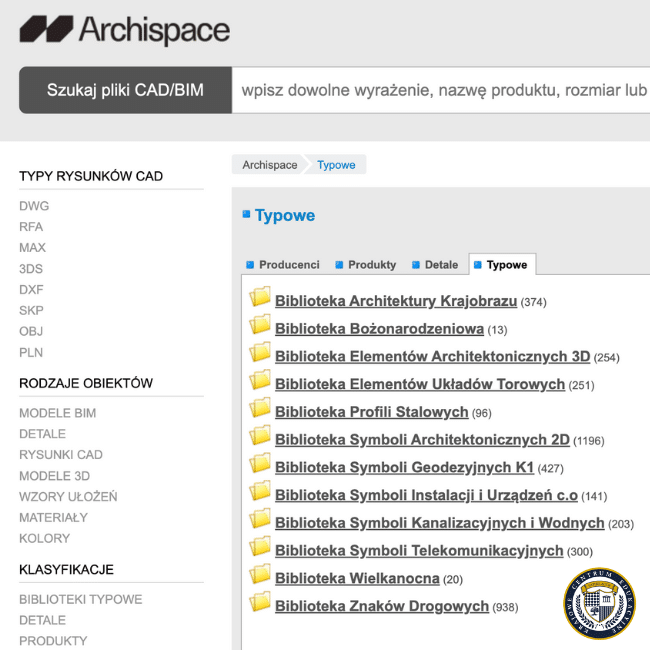

- Archispace: https://www.archispace.pl/ – to najbogatsza darmowa baza obiektów, w której znajdują się rysunki udostępniane przez wielu polskich producentów. Obecnie to kilkadziesiąt tysięcy bloków, a ich liczba stale się zwiększa.
Obiekty są pogrupowane w biblioteki symboli (np. geodezyjnych, architektonicznych, instalacji, telekomunikacyjnych) oraz elementów (architektonicznych, architektury krajobrazu i innych).
Osoby projektujące w AutoCADzie mają do dyspozycji także bogaty wybór detali oraz produktów: do budowy, tworzenia instalacji, wykończenia wnętrz, aranżacji ogrodów.
- CAD Blocks: https://www.cad-blocks.net/index.html – to baza bloków przeznaczonych przede wszystkim do projektów architektonicznych. Dużą zaletą podczas korzystania z tej strony jest przejrzysty układ i jasny podział na kategorie. Użytkownicy mogą pobierać darmowe bloki AutoCAD z kategorii: Meble, Łazienka, Kuchnia, Pojazdy, Drzwi, Oświetlenie i innych.
- Info Architekta: https://www.infoarchitekta.pl/pliki-cad.html – obszerna polska baza bloków AutoCAD, w której można znaleźć produkty wielu polskich firm. Na stronie znajduje się obecnie ponad 200 tysięcy plików DWG do pobrania. Z gotowych obiektów mogą korzystać architekci, ale także osoby projektujące instalacje grzewcze, elektryczne czy sanitarne. Co ważne, zasoby bazy są dostępne bez logowania i rejestracji.
- CAD Blocks Free: https://www.cadblocksfree.com/ – to platforma zrzeszająca osoby, które samodzielnie tworzą bloki AutoCAD i udostępniają je za darmo lub za opłatą. Można tu znaleźć biblioteki obiektów i symboli dla architektów, projektantów maszyn i urządzeń oraz instalacji. Zarówno w podstawowej jak i w studenckiej wersji, korzystanie z portalu jest darmowe, istnieje również opcja wykupienia członkostwa premium.

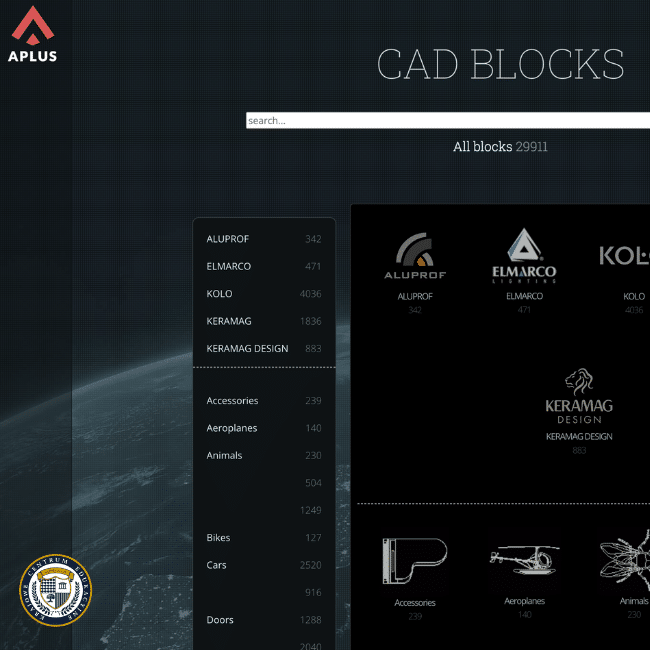

- CADAPLUS: https://www.cadaplus.com/blocks.php?lang=en – portal zawiera około 20 tysięcy bloków AutoCAD. Znaleźć w nim można obiekty związane z projektowaniem wnętrz, architekturą zieleni, a także elementy ułatwiające tworzenie wizualizacji (postaci, zwierzęta, samochody i inne).
CADAPLUS to także bogata biblioteka symboli. Portal współpracuje z producentami, można pobrać z niego między innymi bloki wizualizujące produkty firm Koło i Elmarco (oświetlenie). Zasoby portalu są płatne – korzysta się z nich w ramach miesięcznej lub rocznej subskrypcji.
Bezpłatne bloki AutoCAD można często pobrać także bezpośrednio ze stron producentów mebli, armatury łazienkowej czy oświetlenia.
